Παραγωγή 48V SC100-220S48 παροχών ρεύμα-ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος μετατροπής υψηλής συχνότητας 100W

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Enargy
Αριθμό μοντέλου:	SC100-220S48

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	negotiable
Χρόνος παράδοσης:	1-8 εβδομάδες
Όροι πληρωμής:	διαπραγμάτευση
Δυνατότητα προσφοράς:	15000Pcs/week

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:	AC σε DC τροφοδοτικό

Ρεύμα-συνεχές ρεύμα παραγωγή 48V SC100-220S48 παροχών ηλεκτρικού ρεύματος 100W

Κύρια χαρακτηριστικά

Υψηλή δύναμη παραγωγής: 100W

Σειρά εισαγωγής: 85~264Vac

Υψηλή αποδοτικότητα: 85%

Κανονισμός γραμμών: ≤±1%

Κανονισμός φορτίων: ≤±2%

Σταθερή συχνότητα: 220kHz

Τάση απομόνωσης: 1500Vdc

Προστασία βραχυκυκλώματος

Παραγωγή πέρα από την τρέχουσα προστασία

Πέρα από την προστασία θερμοκρασίας

Επισκόπηση προϊόντων

Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

Ηλεκτρικά χαρακτηριστικά

Χαρακτηριστικά εισαγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Εκτιμημένη τάση εισαγωγής		220		Vac
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος	85		264	Vac
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος		50/60		Hz
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος	47		63	Hz
Μέγιστο ρεύμα εισαγωγής			2	Α	Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
Αποδοτικότητα		85		%	Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο

Χαρακτηριστικά παραγωγής

Παράμετρος		Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης παραγωγής		47.52	48	48.48	Vdc
Σειρά ρευμάτων παραγωγής		0.1		2.1	Α
Κανονισμός γραμμών				±1	%
Κανονισμός φορτίων				±2	%
Κυματισμός & θόρυβος				800	MV	Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
Δυναμική απάντηση	Απόκλιση			±1	%	25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 0. 1A/us
Δυναμική απάντηση	Εγκαθιστώντας χρόνος			500	εμείς	Σε μέσα 1% Vout nom.
Η τάση παραγωγής υπερανυψώνει				1	%
Ικανότητα παραγωγής			470		μF

Χαρακτηριστικά προστασίας

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Παραγωγή πέρα από την προστασία φορτίων	2.3		2.8	Α	Λόξιγκας
Προστασία βραχυκυκλώματος			10	mΩ	Λόξιγκας
Προστασία πέρα-θερμοκρασίας		105		℃	Αυτόματη αποκατάσταση

Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
MTBF	100			KHrs	TR-nwt-000332, φορτίο 80%, 300LFM, 40℃ TA
Βάρος			300	γ

Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-20		+55	℃
Θερμοκρασία αποθήκευσης	-40		+85	℃
Σχετική υγρασία	10		90	%
Ύψος			3000	μ

Χαρακτηριστικά ασφάλειας

Παράμετρος		Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	Εισαγωγή στην παραγωγή	1500			Vdc	10mA/1min, καμία να σχηματίσει τόξο και διακοπή
	Εισαγωγή στο έδαφος	1000			Vdc	10mA/1min, καμία να σχηματίσει τόξο και διακοπή
	Παραγωγή στο έδαφος	500			Vdc	7.5mA/1min, καμία να σχηματίσει τόξο και διακοπή
Αντίσταση απομόνωσης	Εισαγωγή στην παραγωγή	100			MΩ	500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%

Περιβαλλοντικά προσόντα

Παράμετρος	Σημειώσεις
Δόνηση	Φάσμα συχνότητας: 5-20Hz, +3dB/otc 20-80Hz, 0.04g2/Hz 80-500Hz, -3dB/ot γ X.Y.Z άξονες, 30min/axis
Μηχανικός κλονισμός	Κύμα μισό-ημιτόνου, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	-20°C σε 85°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, ώρες >5000
Δυνατότητα ύλης συγκολλήσεως	Iec60068-2-20

Συμμόρφωση προτύπων

Πρότυπα	Σημειώσεις
UL/cUL60950
EN60950
En60601-1
SCA 22.2NO.601.1
UL2601
CSA22.2No.60950-1

Φυσικές πληροφορίες

Μηχανική περίληψη

Length×width×heigth: 135×90×28 (χιλ.), 5.32×3.54×1.1 (μέσα),

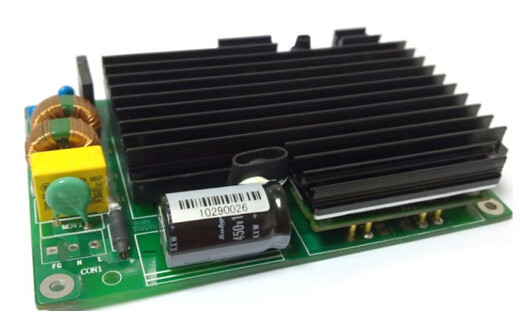

Παραγωγή 48V SC100-220S48 παροχών ρεύμα-ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος μετατροπής υψηλής συχνότητας 100W 0

Προσδιορισμοί καρφιτσών

CON1

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	FG	Γη
2	Ν	Ουδέτερη γραμμή
3	Λ	Ζήστε γραμμή

CON2

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	-48V	Αρνητική τάση παραγωγής
2	-48V	Αρνητική τάση παραγωγής
3	GND	Θετική τάση παραγωγής
4	GND	Θετική τάση παραγωγής
